철재 원형 맨홀 거푸집
기초·스리브(슬리브)·연결관·내외벽체 모듈 결합으로 정밀한 원형 맨홀을 완성하는 강재 거푸집입니다.
MODULAR STEEL MANHOLE SYSTEM
F7 ~ F11 SERIES
ITEM 02 // CIRCULAR STEEL MANHOLE
기초부터 벽체·스리브까지 완벽한 모듈화
기초부터 벽체·스리브까지 완벽한 모듈화
철재 원형 맨홀 거푸집
고강도 구조용 강판(SS400)으로 제작된 기초 거푸집, 스리브(슬리브) 거푸집, 연결관 거푸집, 내벽체 및 외벽체 조립 모듈을 통해 원형 맨홀의 하부 기초부터 상부 슬래브 개구부까지 전 구간을 정밀하게 타설하는 강재 거푸집입니다.
| 5대 핵심 구성품 | 기초 거푸집, 스리브(슬리브) 거푸집, 연결관 거푸집, 내벽체, 외벽체 조립틀 |
|---|---|
| 적용 원자재 | 고강도 구조용 강판 (SS400) + 턴버클 신축 장치 + 웨지핀·클램프 |
| 대응 구경(Φ) | 내경 Φ900 / Φ1000 / Φ1200 / Φ1500 이상 현장 도면 맞춤 제작 |
| 핵심 강점 | 고측압 배부름 방지, 턴버클 원터치 탈형, 수백 회 이상 반복 전용 |
STEP 01
기초 거푸집 안착 및 타설

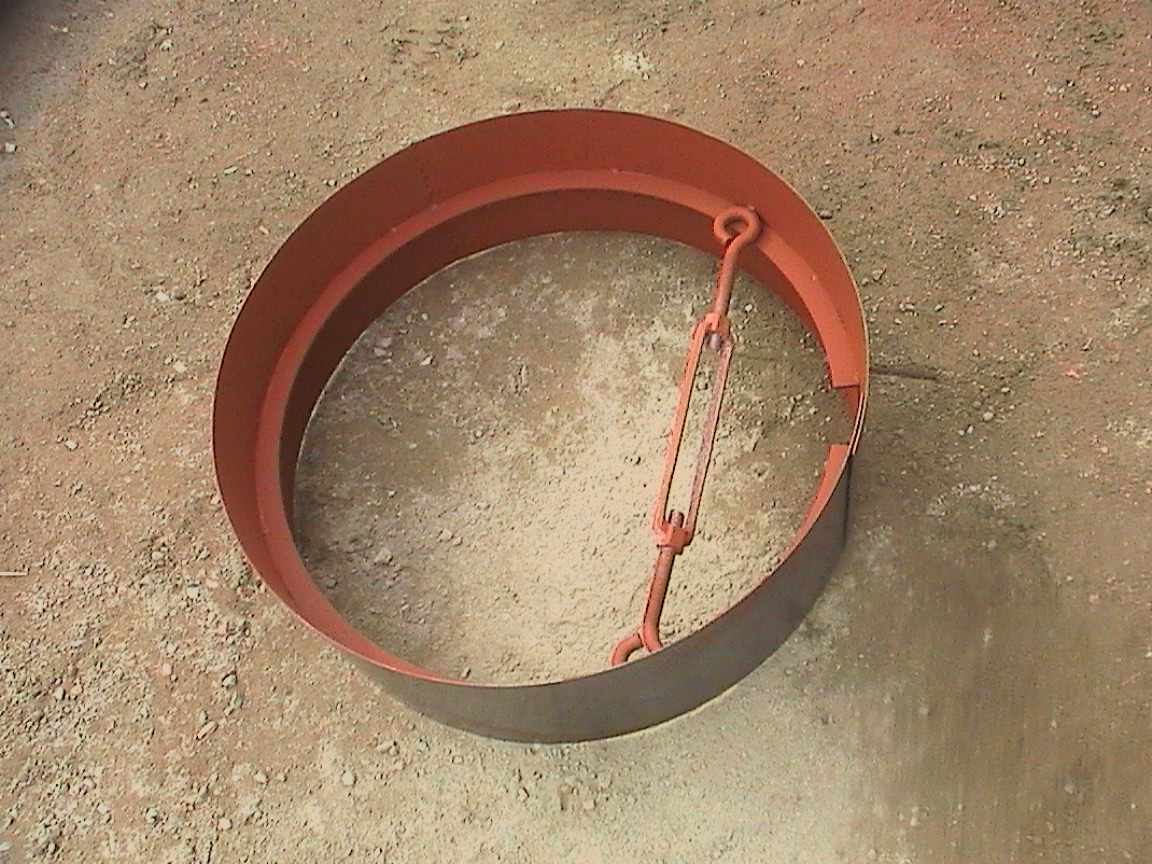

굴착 바닥면에 턴버클식 기초 거푸집(F7)을 안착시켜 맨홀 하부 기초부를 먼저 정밀하게 성형합니다.
STEP 02
내벽체 및 연결관 거푸집 설치

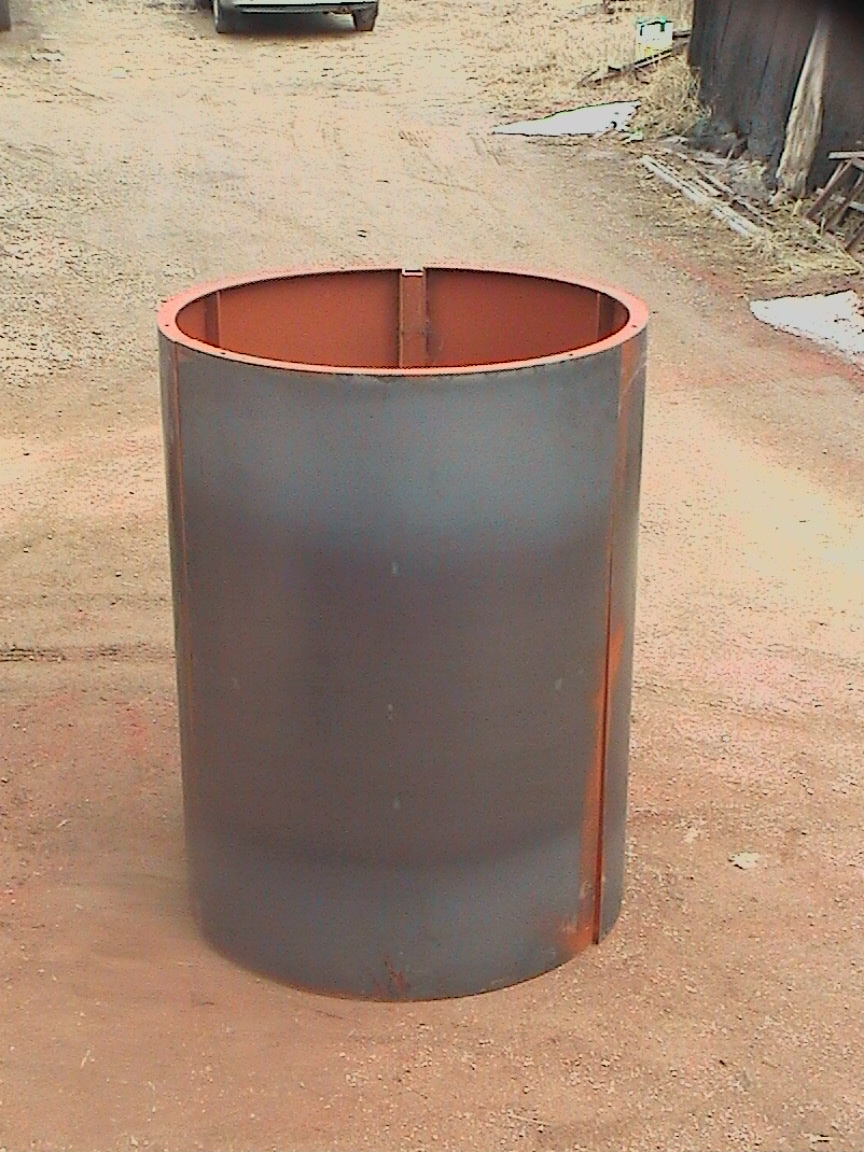

원통형 내벽체(F11)를 세우고 배관 관통 위치에 곡면 연결관 거푸집(F9)을 밀착 결합합니다.
STEP 03
외벽체 조립 및 스리브 설치

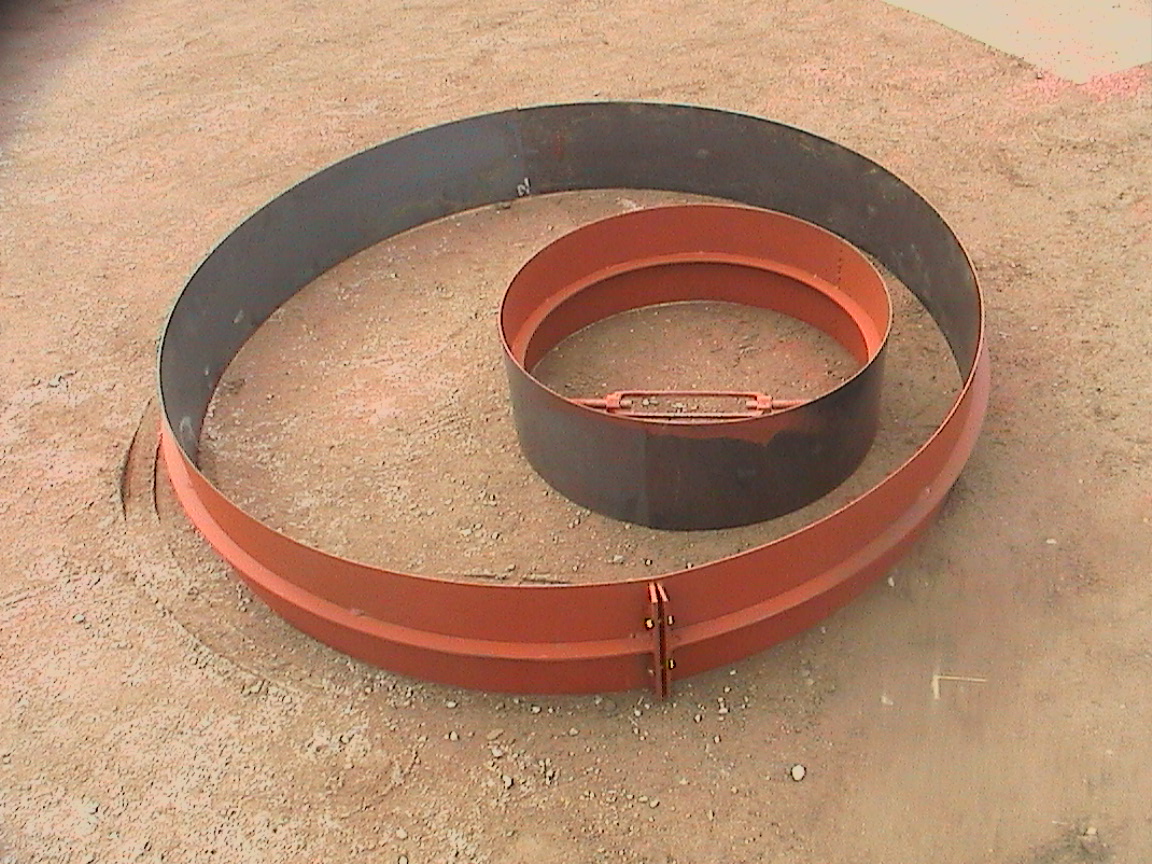

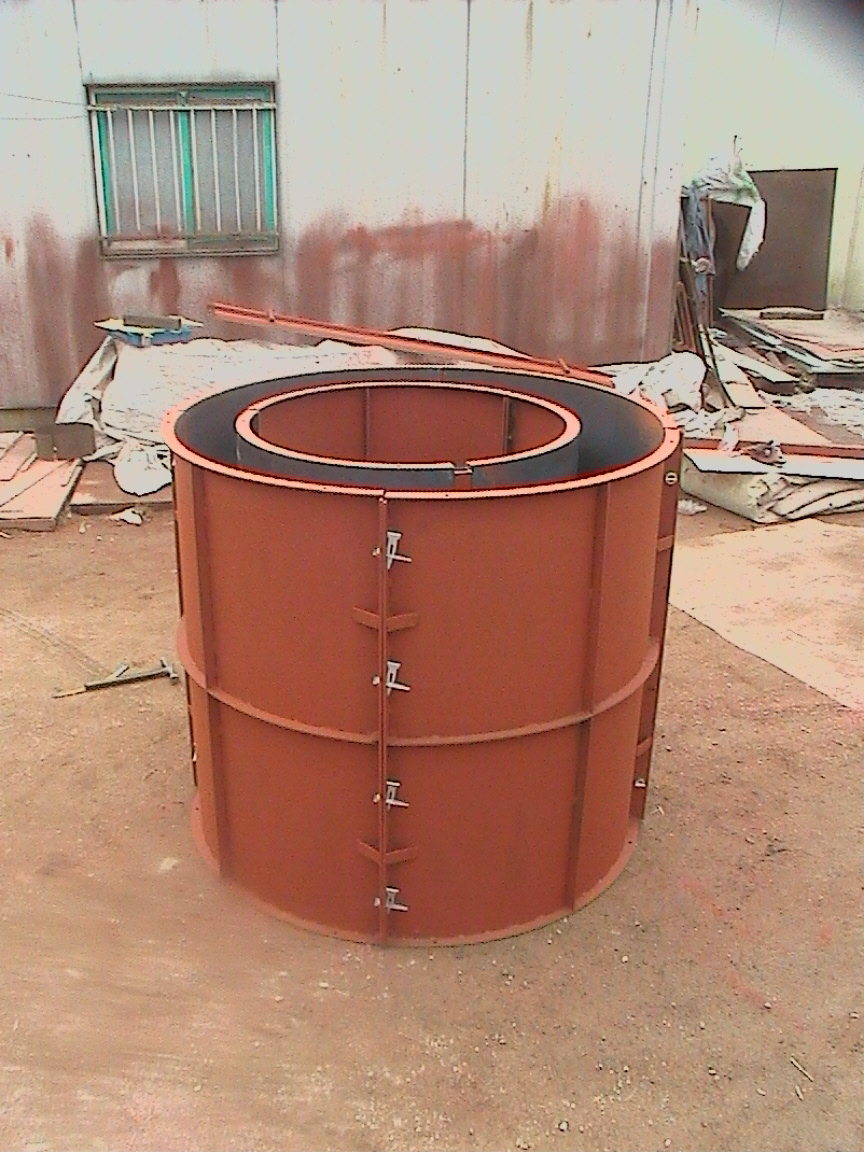

외벽체를 감싸 클램프 핀으로 체결하여 벽체 전체 조립(F10)을 완료하고 상부에 스리브 거푸집(F8)을 세팅합니다.
STEP 04
콘크리트 타설 및 원터치 탈형
타설·양생 후 내측 턴버클과 외측 클램프 핀을 해체하여 변형 없이 신속하게 탈형 및 재사용합니다.
철재 원형 맨홀 거푸집 규격 및 주문제작 문의
기초·스리브·연결관·내외벽체 세트 구성 및 현장 도면 맞춤 제작을 신속히 지원해 드립니다.
